下面我们开始详细的调机教程步骤讲解。

被测产品：确定及其测试标准和测试压力

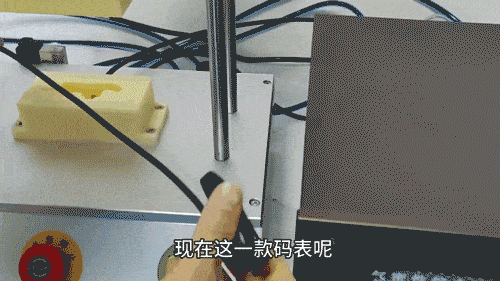

首先我们拿到的产品是全封闭式（没有任何进气孔）的码表，它的测试标准 IP67，我们一般情况下会用 15Kpa 的压力对它进行测试

▲全封闭码表　测试标准 IP67　测试压力 15Kpa

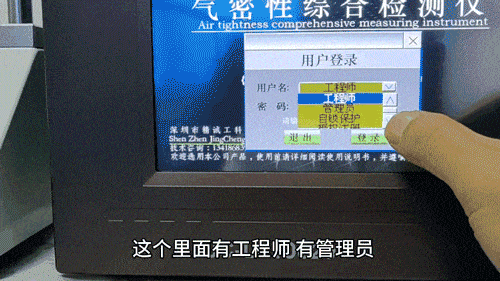

用户登录：用户名选择工程师登录

用户在登录的时候选择工程师登录就可以了，登录密码为：666888，按两下确认登录

▲选择工程师登录　登录密码为 666888　 按两下进入

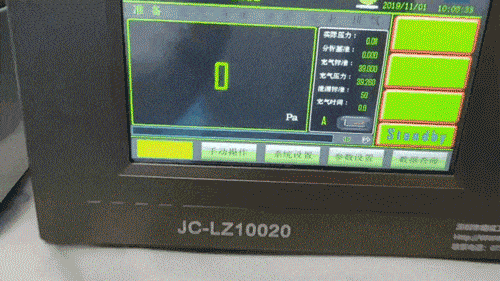

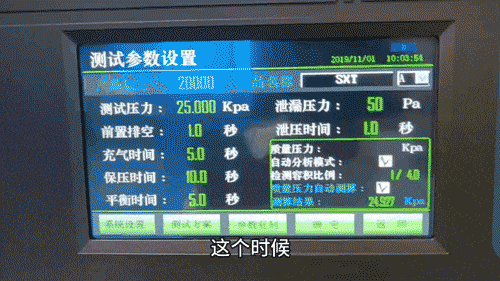

进入参数界面：进行测试参数的设置

用户在登录的时候选择工程师登录就可以了，进入「测试参数」界面后进行逐一的参数调整

▲将测试压力改为 15Kpa　 逐一对参数进行设置

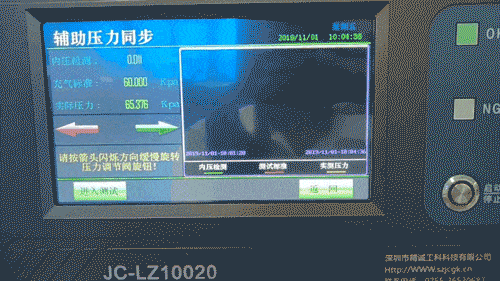

辅助压力同步：将充气压力和实际压力调整到接近状态

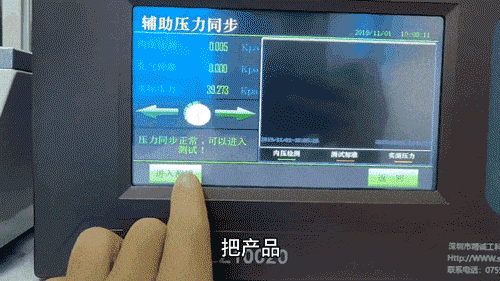

通过仪器后面的精密调压阀调整实际压力，实际压力要和充气压力非常接近，随后点击进入「进入测试」

▲将测试压力改为 15Kpa　 逐一对参数进行设置

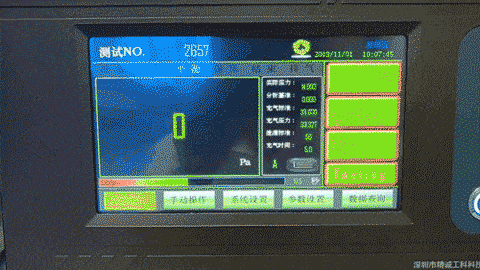

开始测试样品：确定取样产品为 OK 品

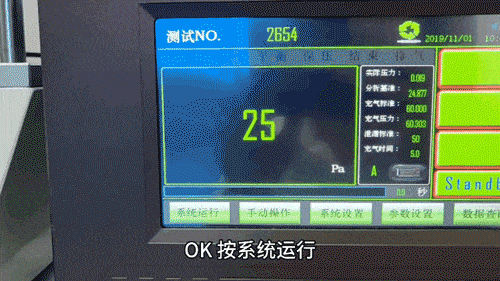

按「系统运行」将 OK 的样品放入夹具（治具）内，随后双手按启动键开始测试

▲第一次测试样品

分析泄露原因

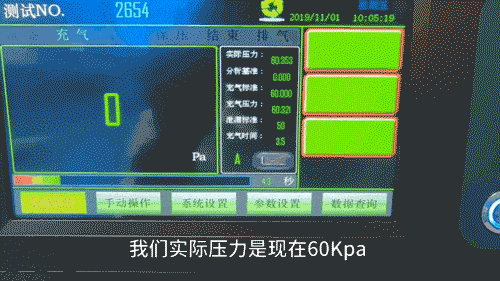

在样品为 OK 的状态下进行测试，正常情况实际压力为 60Pa 的情况下，平衡阶段、保压阶段泄漏压力应在 20Pa 左右，这里保压阶段出现了峰值 10504Pa 的泄漏量，因此判断是产品放在夹具线体没有放好

▲在平衡保压阶段出现较大的泄露量时，先分析导致泄漏的原因

找到泄漏原因后再次测试

找到泄漏原因后，重新放置被测产品线体，再次进行测试，这次的泄漏量保持在 20Pa 左右，属于正常 OK 样品测试时的状态

▲重新放置线体后，我们进行二次测试时泄漏量保持在 20Pa 左右

调整测算结果与测试压力同步

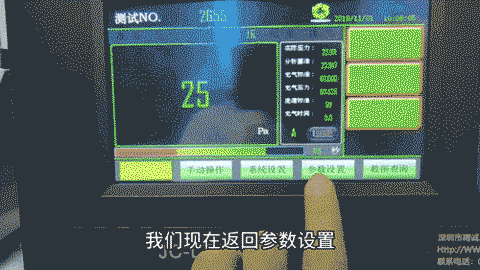

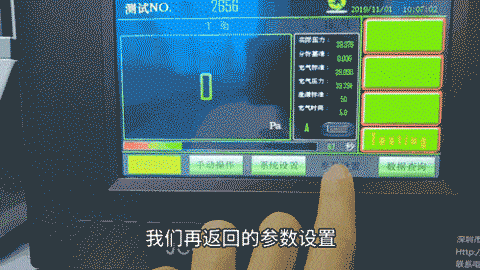

回到「参数设置」页面我们发现测算结果和测试压力是不对等的，这个时候可以通过修改容积比将测算结果调到 15Kpa

▲测算结果 22.997Kpa　测试压力 15Kpa

▲调整测算结果后 去掉自动测算的√

调整全部参数后进行第三次测试

调整完全部参数后，我们得出这次的测试结果不超过 50Pa，即被测产品显示为 OK

▲这次的测试结果显示为 OK

第四次测试：NG 产品测试结果

人为把 OK 产品上的膜撕掉，使码表变为「NG」的大漏状态的不良品

▲撕掉产品上的膜漏出孔进行第四次测试

▲从平衡阶段开始泄漏，到结束时产品有 3Kpa 大漏状态的泄漏量

通过以上步骤，我们知道了精诚工科这款 JC-LZ100020 定量型气密性检测仪的使用方法和具体调机步骤。

未来，我们会不断普及气密性行业知识、分享测试案例，以及更新气密性测试教程，欢迎关注我们！
